Процедура калибровки весов бетонных заводов

Качество бетона зависит от точности весов в каждом цикле дозирования. Процедура калибровки весов для бетонных заводов определяет, как операторы проверяют срабатывание тензодатчика, корректируют дрейф нуля и подтверждают соблюдение допусков в контролируемых условиях.

Даже незначительные отклонения при взвешивании изменяют водоцементное соотношение и влияют на результаты прочности на сжатие. Электронные весы и расходомеры со временем теряют точность; документированная повторная калибровка защищает характеристики смеси и поддерживает готовность к аудиту. Структурированная программа калибровки весов для бетонных заводов также снижает потери материала и незапланированные остановки.

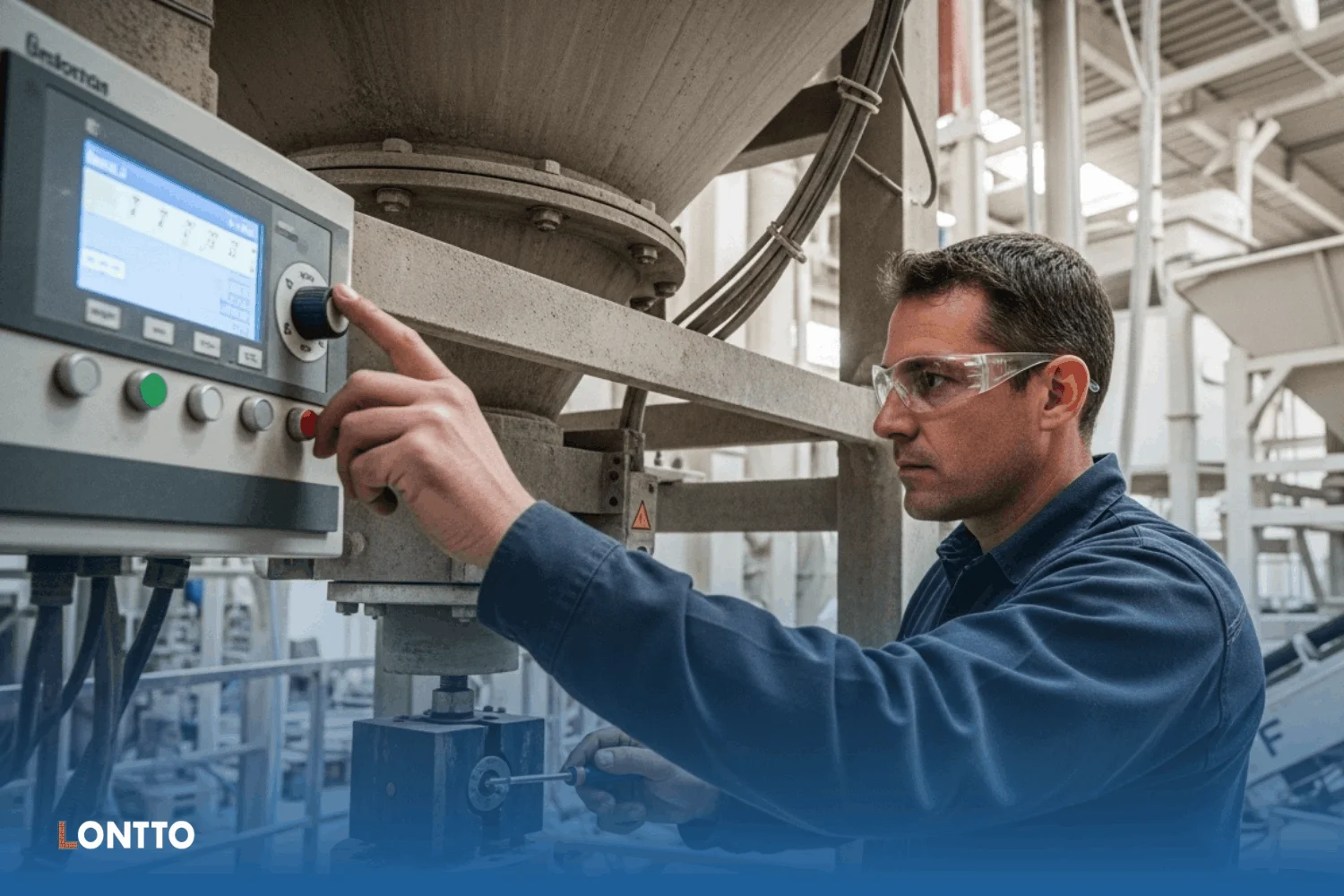

Система калибровки весов для бетонных заводов

Определенная система калибровки определяет, как операторы проверяют точность весов завода под рабочими нагрузками. В этом обзоре мы оцениваем интеграцию передовых систем взвешивания с весами бетонных заводов, связывая диагностику весов непосредственно с центральным интерфейсом управления.

Панель управления направляет техников на каждый шаг настройки с четкой обратной связью по параметрам. Такая конфигурация ограничивает ручное вмешательство и улучшает отслеживаемость. Сервисная документация рекомендует заводам проверять узлы весов и проводить повторную калибровку каждые 6 месяцев, чтобы контролировать дрейф и поддерживать соответствие допускам.

Процедура калибровки включает в себя:

• Изолируйте установку для дозирования и подготовьте сертифицированные эталонные грузы.
• Обнулите каждую шкалу, чтобы установить точный базовый уровень.
• Приложите известную нагрузку в определенных точках испытания во всем диапазоне взвешивания.
• Сопоставьте указанные значения с фактическими нагрузками и рассчитайте отклонение.
• Настройте параметры диапазона и линейности в системе управления.
• Повторно протестируйте весы, пока показания не будут соответствовать указанным допускам.
• Подтвердите эффективность масштабирования с помощью контролируемых пробных партий.

Подготовка весов бетоносмесительной установки к калибровке

Подготовка задает исходное состояние для любой процедуры калибровки весов дозирующей установки. Перед началом проверки весов технический персонал выводит установку из эксплуатации и защищает все источники энергии.

Чистая, незагруженная конструкция позволяет весовым системам завода установить точные нулевые значения перед проверкой пролета. Механическое сопротивление в раме бункера или вдоль конвейера может вызвать искажение силы, поэтому технические специалисты подтверждают беспрепятственное движение в каждом месте опоры.

Этапы подготовки включают:

• Изолируйте источники электрического и пневматического питания с помощью устройств блокировки и маркировки.
• Выгрузка остатков материала из весовых бункеров и дозирующих баков.
• Убедитесь в беспрепятственном движении ворот, ремней и механизмов пропуска.
• Осмотрите крепления тензодатчиков, сигнальную проводку и дисплейные модули на предмет дефектов.

Установка нуля и проверка стабильности

Точное обнуление устанавливает точку отсчета для каждого измерения партии. Перед применением сертифицированных испытательных нагрузок все весы должны достичь стабильной базовой линии.

Операторы следят за показаниями дисплея в нормальных условиях эксплуатации и подтверждают отсутствие остаточной силы, воздействующей на конструкцию. Любые колебания на нулевом уровне сигнализируют о механических или электрических проблемах, которые необходимо устранить до начала дальнейших этапов калибровки.

Проверка установки нуля и стабильности включает в себя:

• Опустошите каждую шкалу и установите индикатор на ноль.
• Наблюдайте за нулевым показанием в течение определенного промежутка времени.
• Выявление смещения за пределы допустимых значений.
• Проверьте, нет ли механического трения или структурных ограничений.
• Оцените вибрацию от соседнего оборудования.
• Убедитесь в наличии электрических помех или влияния температуры.

Выбор точек испытаний и эталонных нагрузок

Выбор соответствующих контрольных точек определяет, насколько эффективно оценивается полная мощность весов. Определенные проценты нагрузки выявляют закономерности отклонений, которые влияют на точность измерений во всем диапазоне взвешивания.

В практике калибровки соблюдается правило десяти, при котором соотношение между испытанием и погрешностью составляет 4:1 или 10:1, так что эталоны остаются значительно более точными, чем тестируемое устройство. Большинство весов для бетонных заводов стремятся к точности около 0,5%. Поэтому сертифицированные весы должны иметь значительно более жесткие допуски, чтобы предотвратить маскировку ошибок. Технические специалисты записывают каждое номинальное значение эталона перед приложением нагрузки, чтобы результаты оставались прослеживаемыми.

Выбор точки испытания и опорной нагрузки включает в себя:

• Определите контрольные точки загрузки на фиксированных процентах мощности, таких как 0%, 20%, 40%, 60%, 80% и 100%.
• Выбирайте сертифицированные испытательные грузы с допуском, значительно превышающим 0,5% от приложенной нагрузки.
• Перед испытанием запишите номинальные эталонные значения на официальном листе калибровки.

Прикладывание испытательных нагрузок и регистрация показаний

Применение сертифицированных грузов проверяет точность измерения сырья по весу в системе дозирования. Техники помещают каждый эталонный груз на весы в порядке возрастания, начиная с самой нижней контрольной точки.

После того как индикатор стабилизируется, операторы документируют отображаемое значение, чтобы установить отслеживаемые результаты калибровки. Затем техники снимают грузы в обратной последовательности и снова регистрируют показания для выявления гистерезиса или механического запаздывания.

Точные записи подтверждают, что весы для бетоносмесительной установки поддерживают правильные пропорции при дозировании. Готовый бетон измеряется по весу в пределах установленных допусков.

Регулировка диапазона и линейности

Регулировка диапазона и линейности исправляет систематические отклонения, выявленные в процессе калибровки бетонных весов. Техники оценивают погрешность в каждой контрольной точке перед изменением параметров регулятора.

Контролируемые корректировки обеспечивают соблюдение допусков и надежное дозирование. Проверенные результаты калибровки подтверждают, что поправки выдерживаются во всем диапазоне взвешивания.

Этапы настройки включают:

• Рассчитайте погрешность в каждой точке тестирования как отображаемое значение минус сертифицированное эталонное значение.
• Выразите каждое отклонение в процентах от номинальной мощности.
• Настройте параметры диапазона или многоточечной линеаризации в индикаторе или контроллере.
• Повторяйте циклы загрузки и выгрузки до тех пор, пока все контрольные точки не будут соответствовать требуемому допуску.

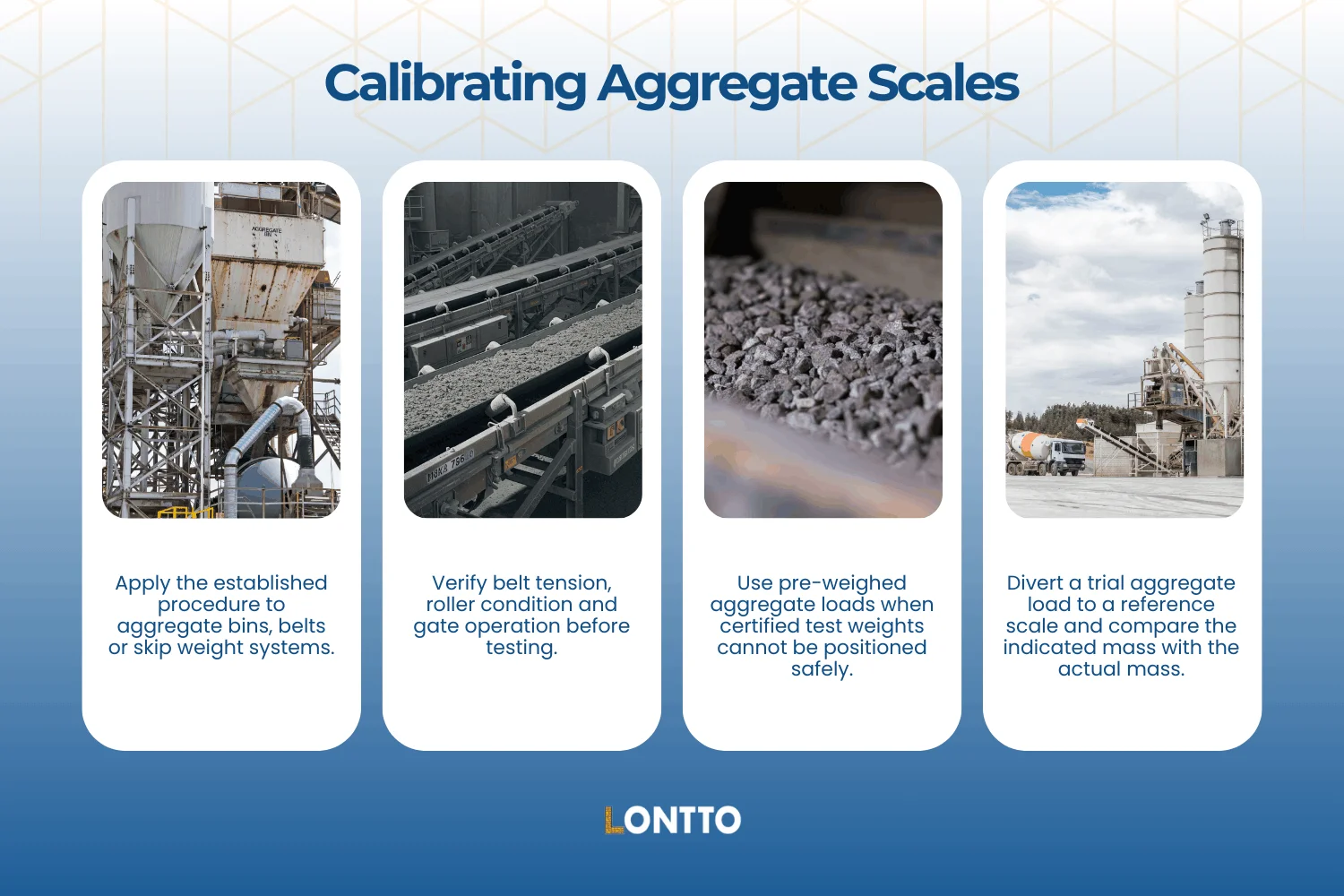

Калибровка весов для агрегатов

Калибровка заполнителя проверяет, точно ли весы бетонного завода измеряют сыпучий материал перед тем, как каждая партия бетона попадает в смеситель.

Правильное дозирование заполнителя обеспечивает производство бетона на месте, включая мобильные или переносные заводы. Техники выполняют определенные проверки шкалы перед подтверждением характеристик по эталонному стандарту.

Этапы калибровки совокупности включают:

• Применяйте установленную процедуру к агрегатным бункерам, лентам или системам скипового взвешивания.
• Перед испытанием проверьте натяжение ремня, состояние роликов и работу ворот.
• Используйте предварительно взвешенные заполнители, если невозможно безопасно разместить сертифицированные контрольные грузы.
• Переместите пробный груз на эталонные весы и сравните указанную массу с фактической.

Калибровка весов для цемента

Калибровка цементных весов контролирует точность материала, используемого в бетоне во время замеса.

Поскольку пропорционирование цемента напрямую влияет на качество бетона, технические специалисты применяют более жесткие допуски, чем для систем с заполнителями. Контролируемая изоляция предотвращает искажение показаний нагрузки внешними силами во время проверки.

Этапы калибровки цементных весов включают в себя:

• Примените установленную процедуру калибровки к весовому бункеру для цемента.
• Перед испытанием изолируйте аэрационные системы, вибраторы и разгрузочные клапаны бункеров.
• Используйте сертифицированные контрольные весы или предварительно взвешенные цементные грузы в определенных контрольных точках.
• Убедитесь, что конечная погрешность измерения остается в пределах указанного допуска на цемент.

Калибровка систем подачи воды и добавок

Калибровка жидкостных систем проверяет, что в каждом цикле дозируется нужный объем, необходимый для соблюдения рецептуры смеси.

Точная настройка водомеров, дозаторов добавок и вспомогательных элементов управления обеспечивает точное дозирование в течение всей производственной смены. Проверенные датчики влажности подтверждают, что общее содержание воды остается в заданных пределах до продолжения замеса.

Этапы калибровки воды и примесей включают в себя:

• Примените процедуру загрузки, записи и регулировки к весовым бункерам с водой, используя измеренную воду в качестве эталона.
• Пропустите известные объемы через водомеры в калиброванную емкость и сравните указанный объем с фактическим.
• Отрегулируйте параметры расходомера или контроллера, чтобы устранить отклонение.
• Выдавайте повторяющиеся небольшие дозы из дозаторов в мерный цилиндр или на точные весы.
• Изменяйте настройки дозирования до тех пор, пока каждый измеренный объем не окажется в пределах требуемого допуска.

Проверка калибровки с помощью пробных партий

Пробное дозирование подтверждает, что выполненные корректировки приводят к правильному поведению смеси в производственных условиях.

Независимая проверка подтверждает правильность пропорционирования материала до возобновления работы установки в полном объеме. Постоянные физические свойства демонстрируют, что откалиброванные системы поддерживают оптимальную производительность при обычном дозировании.

Этапы проверки включают:

• Изготовление пробных партий бетона с использованием стандартной утвержденной рецептуры.
• Измерьте массу или объем ингредиентов из пробной партии с помощью эталонных весов или калиброванного контейнера.
• Сравните записанные значения с запрограммированными уставками в системе управления.
• Оцените просадку или другие заданные свойства, чтобы убедиться, что поведение смеси соответствует проектным требованиям.

Критерии приемки и триггеры повторной калибровки

Определенные пределы определяют соответствие каждой шкалы промышленным стандартам и требованиям конкретного проекта. Документированные допуски и триггерные события также определяют необходимую частоту калибровки дозирующей установки в рабочих условиях.

Государственные департаменты транспорта (DOT) могут установить более строгие интервалы, а DOT могут потребовать проводить повторную калибровку чаще после переезда, замены тензодатчика или серьезного обслуживания, влияющего на точность взвешивания.

Этапы приемки и повторной калибровки включают в себя:

• Определите числовые допуски для весов заполнителя, цемента, воды и примесей, которые определяют статус "годен" или "не годен".
• Проверьте и отремонтируйте механические или электрические компоненты, если весы не соответствуют заданному допуску.
• Повторите калибровку после перестановки установки, замены тензодатчика или любого значительного технического обслуживания, влияющего на точность взвешивания.

Запись результатов калибровки и маркировка весов

Точная документация поддерживает прослеживаемость во время аудита и предоставляет доказательства инспектору во время инспекции завода. Надлежащее управление записями подтверждает, что деятельность по калибровке ведется, доступна для просмотра и предоставляется инспектору без задержки.

Этапы документирования и маркировки включают в себя:

• Полные записи калибровки для каждой шкалы, включая контрольные точки, эталонные нагрузки, указанные показания, рассчитанные ошибки и окончательный статус
• Запишите все изменения параметров, внесенные в индикаторы или контроллеры во время настройки.
• Прикрепите к каждой шкале этикетку с указанием даты калибровки, ответственного техника и следующей даты.
• Храните бумажные или цифровые записи в контролируемой системе, чтобы их можно было найти во время проверки или аудита.

Ежедневная оперативная проверка и журнал стабильности масштаба

Ежедневная проверка обеспечивает точность взвешивания на всех этапах работы и позволяет выявить нестабильность до того, как пострадает производство.

Важные ежедневные действия по проверке включают в себя:

• Убедитесь, что крепления тензодатчика надежны, а сигнальная проводка не имеет повреждений и не попадает внутрь влаги.
• Убедитесь, что плавающий бункер не соприкасается с рамой установки и что в зазорах не застрял заполнитель.
• Убедитесь, что цифровой дисплей возвращается к нулю в течение одного градуса после каждого цикла разрядки.
• Убедитесь, что на весовых бункерах и рычагах весов не скапливается затвердевший материал.
• Следите за цифровыми индикаторами веса на предмет дрейфа или нестабильных колебаний.
• Убедитесь, что шланги и кабели не провисают, и не прилагайте внешних усилий.
• Убедитесь, что разгрузочные затворы полностью закрыты и не допускают остаточного потока.
• Проводите повторную калибровку после установки сменных тензодатчиков или модификации аксессуаров весов для поддержания стабильности взвешивания.

Lontto Pro Tip

Если цифровые весовые индикаторы начинают “охотиться” - также известное как дрожание сигнала или шум дисплея - когда цифры непрерывно колеблются без изменения нагрузки, сначала проверьте наличие электрических помех.

Находящиеся рядом радиопередатчики, частотно-регулируемые приводы или плохое заземление могут вносить помехи в цепь тензодатчика. Перед изменением настроек калибровки проверьте заземление и целостность экранированного кабеля, поскольку электронные шумы часто вызывают нестабильные показания шкалы.

Имея более чем 30-летний опыт работы, компания Lontto знает все тонкости и особенности бетонных заводов. Компания разрабатывает и производит заводы с интегрированными системами взвешивания и контроля, используемыми в реальных производственных условиях.

Если вы создаете новое предприятие по производству бетона или расширяете уже существующее, поговорите с командой Lontto для получения рекомендаций по системам и вариантам автоматизации для установки дозаторов, которые соответствуют вашим производственным целям.

Калибровка весов бетонных заводов Вопросы и ответы

Как нагрузка от ветра или дождя влияет на точность наружных весов?

Ветер может создавать вертикальную силу, которую цифровые весовые индикаторы воспринимают как дополнительный вес материала. Попадание дождевой воды на бункер создает смещение тары и препятствует правильному возврату нуля. Во время шторма технический персонал должен проверять погодные щиты и убедиться, что ни один из них не соприкасается с бункером, ограничивая его движение.

Можно ли откалибровать весы, если тензодатчики не совпадают или имеют разную емкость?

Нет, чтобы калибровка оставалась действительной в течение всей операции, все сменные тензодатчики в одном бункере должны иметь одинаковую чувствительность мВ/В и номинальную емкость. Несоответствующие датчики искажают баланс угловой нагрузки и создают погрешность, зависящую от положения.

В чем разница между статической калибровкой и компенсацией в движении?

Статическая калибровка проверяет точность измерения собственного веса с помощью сертифицированных грузов. Компенсация в движении корректирует время работы программного обеспечения с учетом материала, который продолжает падать после закрытия ворот. Весы могут пройти весовое тестирование, но при этом перегружаться, если не скорректировать время разгрузки.
